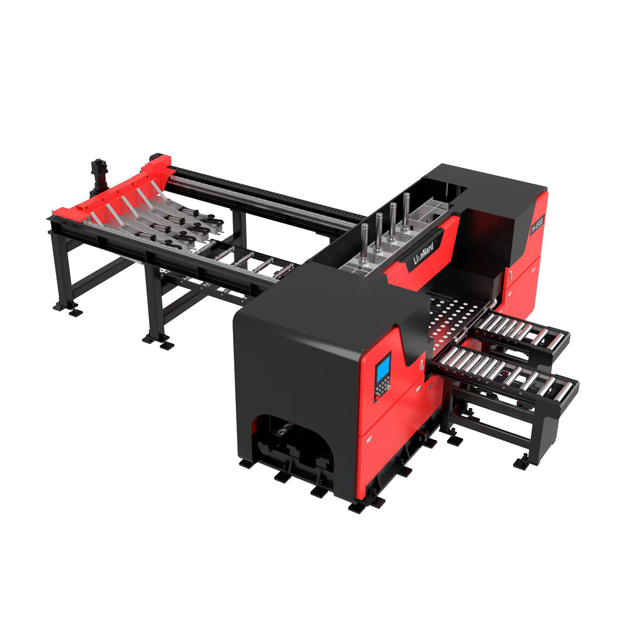

LION-6BNC Parameter

алюминиевая пиловая машина с ЧПУ

LION-6BNC

Введение в продукт

Модель: Lion-6BNC полностью автоматическая алюминиевая пильная машина

Льон представляет модель пиловой машины.

6 обозначает максимальную ширину пилы ≤1500мм, длина пилы ≤3000мм; Толщина пилы ≤160 мм.

Bnc означает, что этот алюминиевый пиловой станок представляет собой полностью автоматическую модель с ЧПУ класса B с фиксированной длиной.

Цель:

Это оборудование в основном используется для пиления и обработки листов из алюминиевого сплава. Оборудование обладает высокой надежностью, высокой эффективностью пиления, низкими эксплуатационными затратами, полными функциями защиты безопасности, достаточной статической и динамической жесткостью. и принять самую передовую технологию, доступную в настоящее время, чтобы обеспечить хорошее динамическое качество системы. Станок прост в использовании, эксплуатации и обслуживании, с красивым внешним видом и отличным послепродажным обслуживанием.

Стандарты исполнения проектирования и производства:

1. Проектирование и изготовление оборудования соответствуют стандартам сертификации системы качества ISO: 9001.

2. Проектирование и изготовление оборудования соответствуют сертификации стандарта ce.

3. Все компоненты и приборы оборудования должны измеряться с использованием стандарта международной системы единиц (SI); Основные компоненты оборудования, включая механическое, электрическое и электронное оборудование, имеют надежную защиту безопасности для предотвращения повреждения машины, вызванного неправильной эксплуатацией или авариями.

введение в функциональные особенности этой машины

(1). Этот станк состоит из следующих основных компонентов

А. Корпус оборудования с. интегрированная система прессования e. электрическая система

б. вспомогательный рабочий стол d. Устройство автоматической подачи f. система охлаждения

(2). структура основных компонентов и прочие

а. корпус оборудования

Основной корпус оборудования состоит из четырех частей: основной рамы, части пиловой головки, механизма ходьбы пиловой головки и механизма зажима пилового лезвия.

(I) основной каркас

Основная рама использует технологию сварки, после сварки отжигается для снятия напряжения. поверхность основного стола обрабатывается, чтобы сделать его плоским.

(II) часть головки пилы

Коробка головной оси использует высокоточные подшипники skf, зрелые, стабильные и надежные по точности.

(III) Механизм ходьбы пиловой головки

Механизм ходьбы головы пилы использует привод двигателя с переменной частотой, трансмиссию шестереной стойки и в сочетании с левой и правой параллельной конструкцией двойных скользящих рельсов, что эффективно уменьшает инерцию ходьбы головы, улучшает плавные характеристики движения сиденья головы пилы и эффективно уменьшает качания и тряски движения для достижения наилучшей точности прямой линии распиления.

(IV) механизм зажима пилового лезвия

Пильное лезвие зажимается двойными фланцами и гайками на большой контактной поверхности, а гайка затягивается гаечным ключом, чтобы зафиксировать пиловое лезвие, что удобно и быстро.

б. вспомогательный рабочий стол

Вспомогательный рабочий стол гладкий и плоский, оснащен универсальными бусинами из нержавеющей стали, что облегчает оператору перемещение доски, экономит время на погрузку и разгрузку доски и снижает интенсивность работы рабочих.

С. интегрированная система прессования

принимает форму интегральной прессовой крышки, материал прессовывается сверху вниз, а материал алюминиевой пластины горизонтально размещается на столе. обеспечивая прессование материала, это также делает распиление и прессование небольших кусочков доски более точными. В процессе распилки пиловое лезвие полностью покрыто для обеспечения безопасности использования оборудования.

г. автоматическое подающее устройство фиксированной длины

Используя автоматическое сервоустройство фиксированной длины подачи, подача точна и удобна. если выполняется серийная пилка и обработка листового металла, только соответствующие данные должны быть введены на сенсорный экран для осуществления автоматического размера, выравнивания инструмента, зажима, пиления и других циклических производственных процессов.

Д. боковое зажимное устройство

Используя устройство автоматической сервоподачи, захват зажимает материал алюминиевой пластины и подаст его вперед. Когда он достигает конца материала, захват кормит его линейкой сбоку и блокирующим устройством спереди для фиксации материала алюминиевой пластины. В это время захват ослабляет и движется назад, возвращаясь в начальное положение, а пиловое лезвие продолжает резать.

F. электрическая система

Электрическая система имеет независимую конструкцию кнопкового переключателя электрической коробки с источником питания обычного промышленного трехфазного электричества и напряжением 380 В (50 Гц). Работа с независимыми кнопками на электрическом ящике проста и понятна.

G. система охлаждения

принятие системы микросмазки mql, принудительная подача масла через систему охлаждения для охлаждения масляным туманом, с хорошим эффектом охлаждения; смазочное масло на растительной основе отвечает экологическим требованиям.
