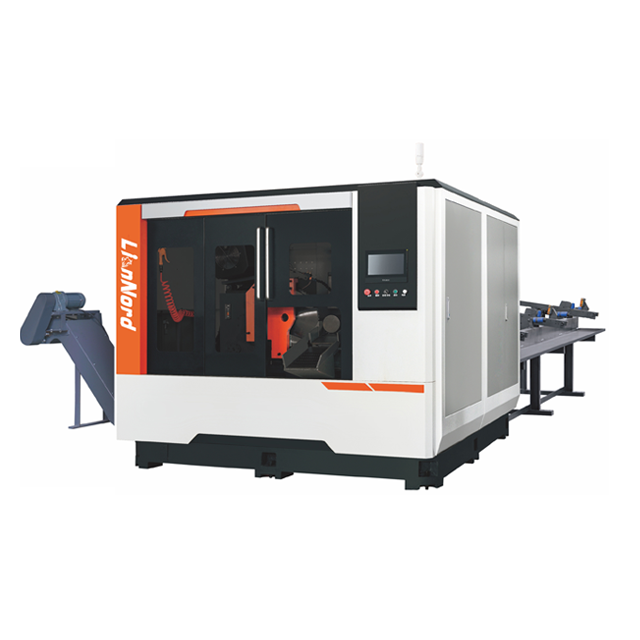

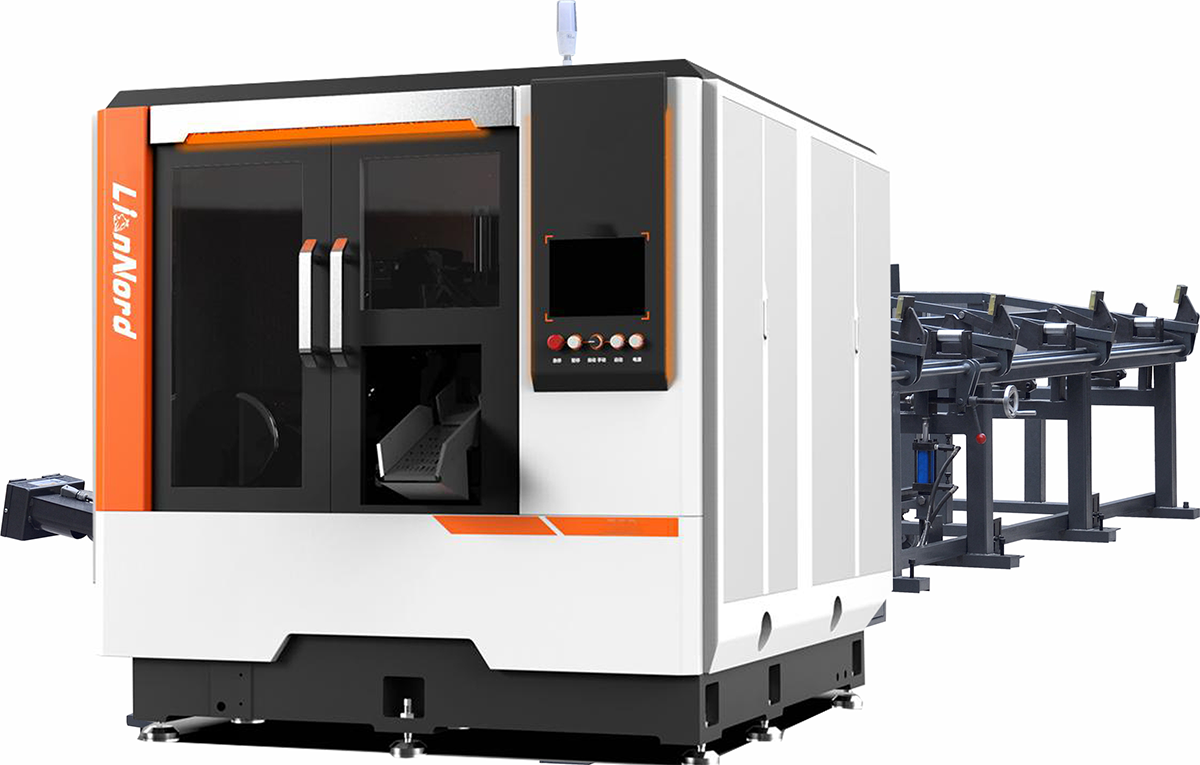

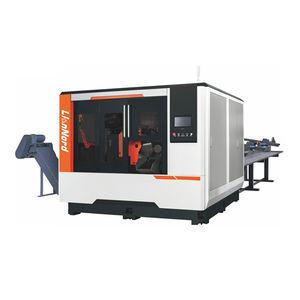

MT-150NC

1. Машиностроительная кровать

2. Головка питания

3. система подачи

4. зажимное устройство

5. Устройство автоматической подачи

6. электрическая система

7. Система распыления охлаждения

8. система автоматической смазки

9. гидравлическая система

10. Стойка автоматической подачи

11. Фильтр очистки воздуха (необязательно) и другие компоненты.

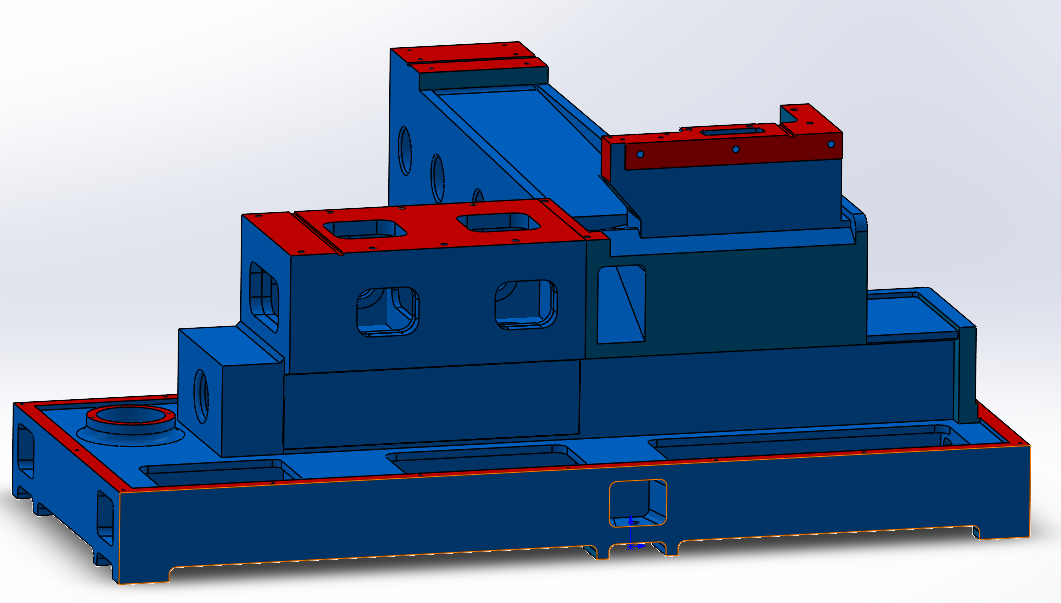

(1) Машина: изготовлена из высокопрочного материала, отлившегося в целом, после отпуска и старения, обладает характеристиками хорошей общей жесткости, высокой прочности, ударопрочности и небольшой деформации, что значительно улучшает стабильность станка и соответствует национальным и отраслевым стандартам.

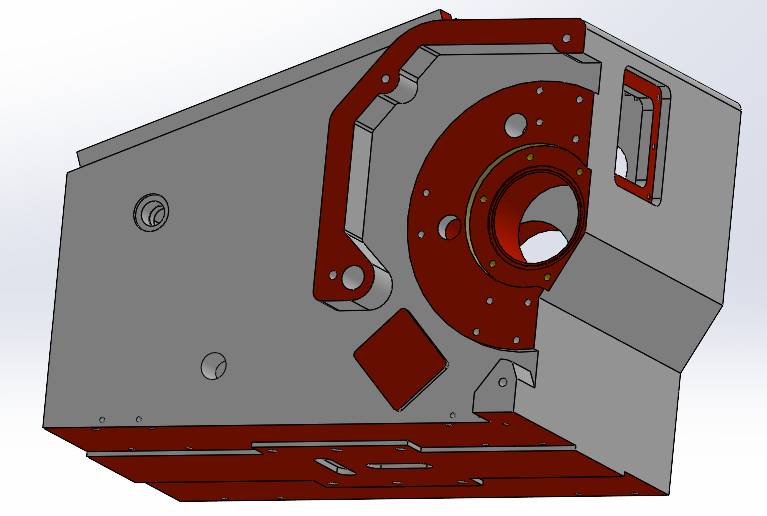

(2)Часть силовой головки: коробка передач основного вала в целом изготовлена из высококачественных и высокопрочных специальных материалов, обладающих высокой прочностью и ударопрочностью. трансмиссионные зубчатые колеса, изготовленные из высокопроизводительных зубчатых материалов, подвергаются специальной термической обработке и точному шлифованию, при этом используются механизмы зазора зубчатых колес с электронным управлением для достижения передачи с нулевым зазором, обеспечивая плавную передачу и средний срок службы пилового лопасти, высокую эффективность передачи. Все подшипники изготовлены из импортных высокоточных и высокопрочных подшипников, обеспечивающих низкий уровень шума, плавную работу и надежные характеристики трансмиссии всей коробки передач. Принятие уникальной системы стабилизации пилового лезвия может значительно улучшить жесткость зажима пилового лезвия, эффективно уменьшить вибрацию и прогиб пилового лезвия, значительно увеличить срок службы пилового лезвия и обеспечить надежную точность резки.

(3)Система подачи: серводвигатель приводит в движение шаровой винт для привода части силовой головки для сильной подачи типа качающегося рычага, которая может точно и быстро резать зажимаемую заготовку.

(4) Зажимное устройство: состоит из двух комплектов горизонтальных и вертикальных гидравлических зажимных устройств. Материал зажимной челюсти изготовлен из легированной стали и закален, что является прочным. Передние и задние приспособления могут зажимать и отпускать одновременно и могут свободно регулироваться в соответствии с требуемой силой зажима заготовки, обеспечивая плавность процесса пиления.

(5) Автоматическая подача: автоматическая подача использует высокоточный шаровой винт, управляемый сервопеременным током, обеспечивая надежную точность подачи. Сила зажима материала стержня достаточна, и при подаче не должно быть скольжения, остановки или других явлений. Система имеет функцию подсчета количества сбросных материалов.

(6) Электрическая система: состоит из электрических шкафов, сенсорных экранов, кнопок, PLC, двигателей, контакторов, реле, теплообменников, переключателей и вспомогательных компонентов. Станок может осуществлять автоматическое управление на протяжении всего процесса, что означает, что, за исключением ручных операций, таких как подъем и распаковка пучков, от автоматической подачи до завершения пиления, включая обработку головки и хвоста материала, автоматически выполняется механизмом автоматической сортировки материалов.

(7) Система распылительного охлаждения (необязательно): стандартная модель использует систему сифонного распылительного охлаждения и смазки с минимальной частотой отказов (импортный режим микрораспылительного охлаждения типа насоса является необязательным). распыляющее сопло распыляет высокоэффективное масло для резки на зубы пилы, быстро удаляя тепло резки, улучшая качество резки и продлевая срок службы пилового лезвия.

(8) Автоматическая система смазки: имеет независимую закрытую систему смазки, которая смазывает механические детали трансмиссии, такие как подшипники и горки. Способ смазки-автоматическая смазка, смазка каждое фиксированное время, обеспечивая эффект смазки, со сигнализацией смазки.

(9) Гидравлическая система: гидравлическая система спроектирована как централизованная гидравлическая станция, состоящая из масляного бака, централизованного блока, гидравлического насоса, гидравлических компонентов и приводных компонентов, все из которых используют всемирно известные гидравлические компоненты для достижения стабильных и надежных программных действий. Подвижные детали оснащены цепью перетаскивания для защиты. Гидравлическая система имеет функцию автоматического отключения и сигнализации при нехватке масла.

(10) Автоматическая стойка подачи: в основном состоит из рамы, механизма шатуна, механизма подачи и т. Д. Стол используется для размещения резаного сырья, подходит для длительного хранения тяжелых тоннажных стержневых материалов, может размещать стержневые материалы длиной 4-7 м (дополнительная длинность может быть настроена) (диаметр 100). Его функция заключается в автоматической транспортировке распакованного в пучки сырья в челюсти основной машины для пиления, что значительно снижает трудоемкость рабочих, одновременно сокращая время вспомогательного пиления и увеличивая срок службы оборудования.

(11) Устройство фильтрации масляного тумана (необязательно): смешанные загрязняющие вещества масляного дыма и газа поступают в камеру первичной очистки и ректификации. Специальная структура внутри камеры балансирует и очищает загрязняющие вещества, используя статическое электричество для адсорбции и перехвата крупных капель масляного тумана. отделенная жидкость масла и воды централизованно извлекается. Дымовые газы после удаления масла и воды сбалансированно поступают в поле высокого давления в форме вторичной сетки. под действием поля высокого давления масляный дым ионизируется, разлагается, адсорбируется, карбонизируется, а активный фактор озон (03), генерируемый в поле, используется для разделения и удаления токсичных компонентов и запахов в дымовых газах. Благодаря вышеупомянутой двухуровневой и многоуровневой очистке степень удаления масляного дыма может до стигать более 95%.
